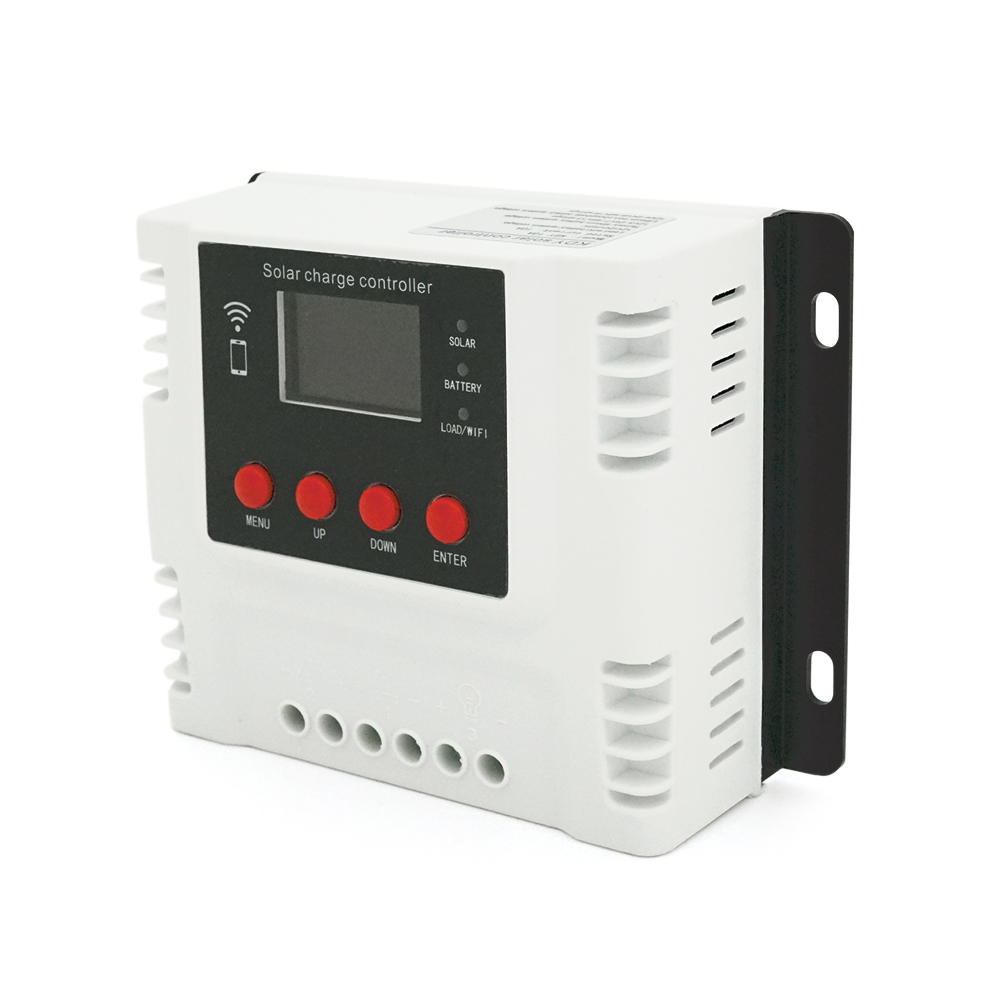

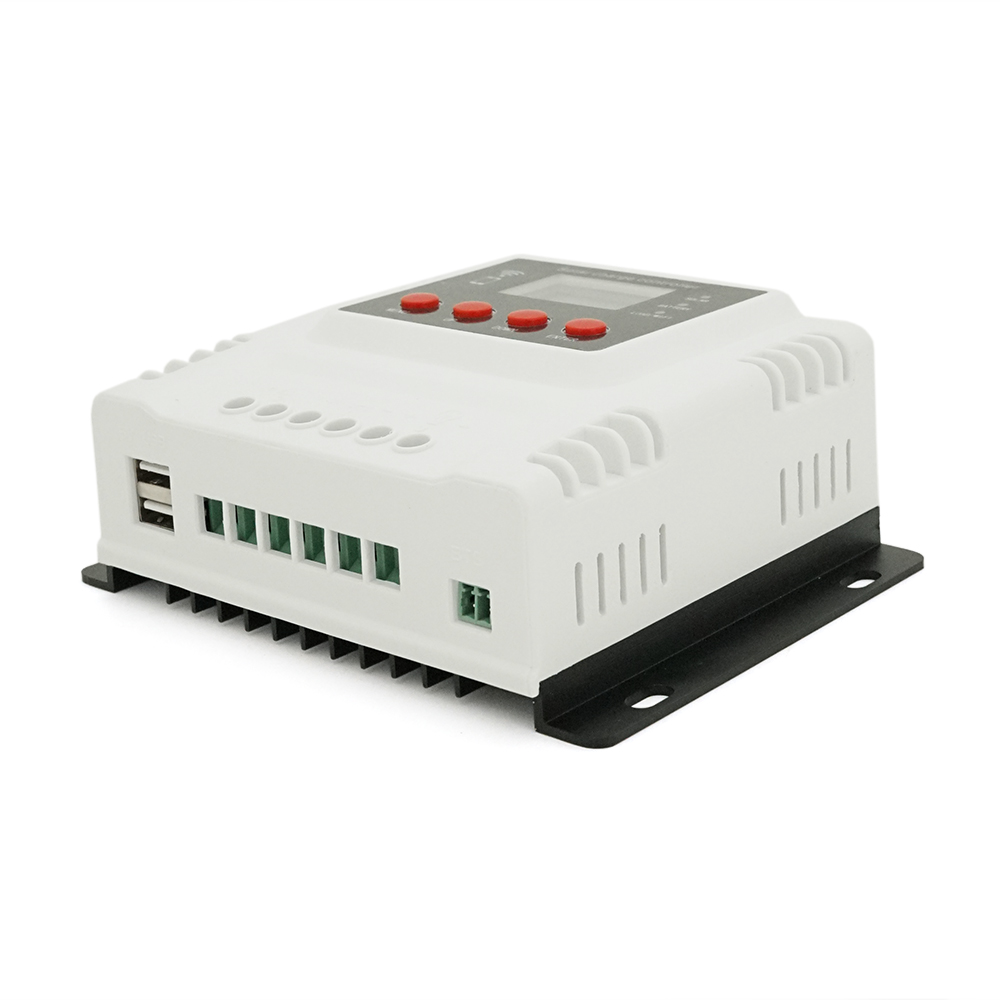

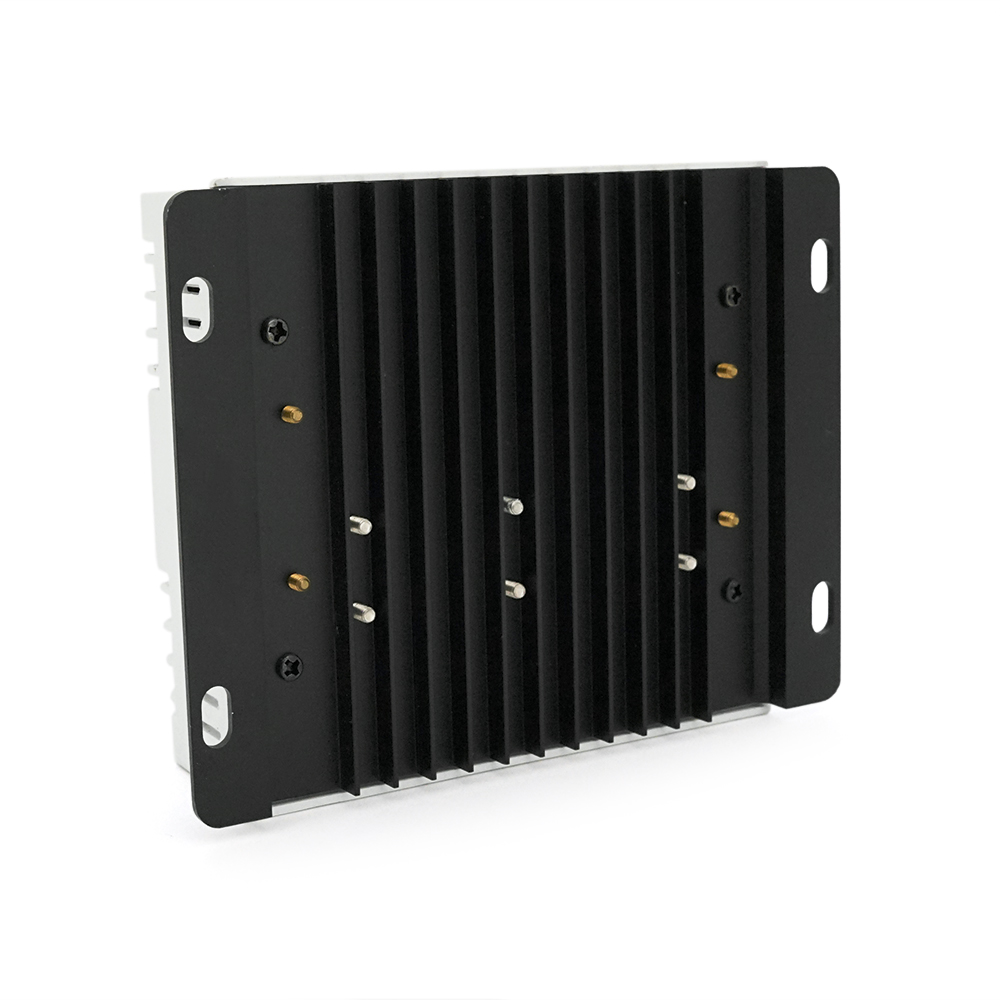

ШИМ-контроллер заряду DEMUDA KDY-20A20A 12/24V/48V (1624815)

Контролер заряду сонячної батареї — пристрій для регулювання заряду-розряду акумуляторної батареї (АБ). Його підключають між джерелом енергії (сонячною панеллю) та накопичувачем (акумулятором) для виконання наступних функцій:

захист від перезаряду - коли сонячна панель генерує занадто багато електроенергії, а АБ вже повністю заряджено, контролери відключають джерело енергії, щоб зменшити струм, що протікає в акумуляторі;
захист від глибокого розряду - коли є перевитрата енергії, а АБ вже неприпустимо розряджена, контролер відключає деяке або все навантаження;
блокування зворотних струмів – сонячні панелі пропускають струм через акумулятор в одному напрямку. Вночі панелі можуть пропускати частину цього струму у зворотному напрямку. Це може спричинити невеликий розряд батареї. Контролери заряду запобігають цьому, діючи як клапан;
захист від перевантаження – якщо через батареї протікає струм набагато вище, ніж вони можуть витримати, це може призвести до перегріву або навіть спалаху в системі. Контролери запобігають виникненню цих перевантажень. У великих системах рекомендується подвійний захист за допомогою автоматичних вимикачів або запобіжників.
Контролери заряду не є додатковим компонентом — вони є абсолютною необхідністю, яка уможливлює зарядку АБ від енергії сонця. Вони є невід'ємною частиною автономних та гібридних сонячних електростанцій, роблячи їх безпечними та ефективними.

Технічні характеристики
підтримка акумуляторів типу AGM, GEL, Li-ion, LiFePO4
Тип контролера ШІМ(PWM)
Номінальний струм заряду,А 20
Номінальний струм розряду, А 20
Максимальна напруга фотомодулів для 12В системи, < 25
для 24В системи, < 50
для 48В системи, <100
USB 5В/2 А макс.
Споживання в режимі очікування для системи 12В, мА 80
для системи 24В, ма 45
для системи 48В, ма 30
Габарити 115*145*57мм
Робоча температура довкілля -20+50С
