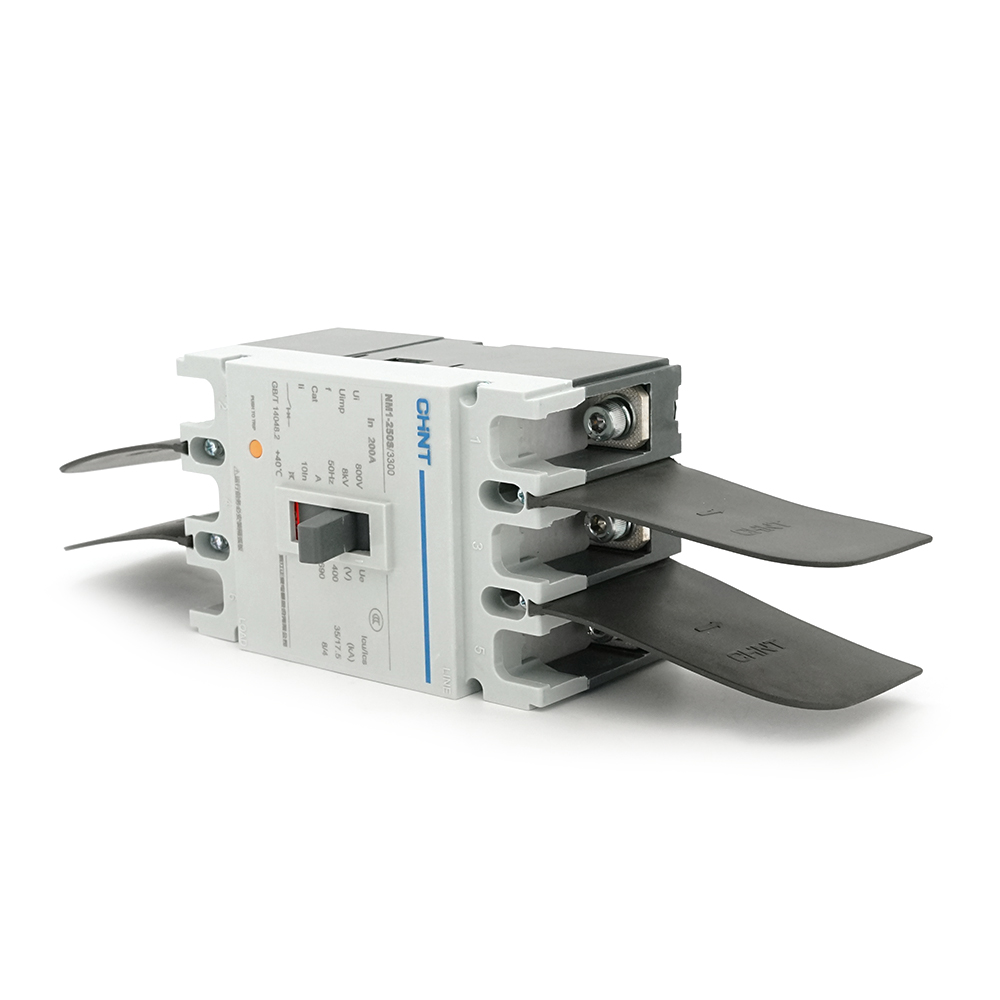

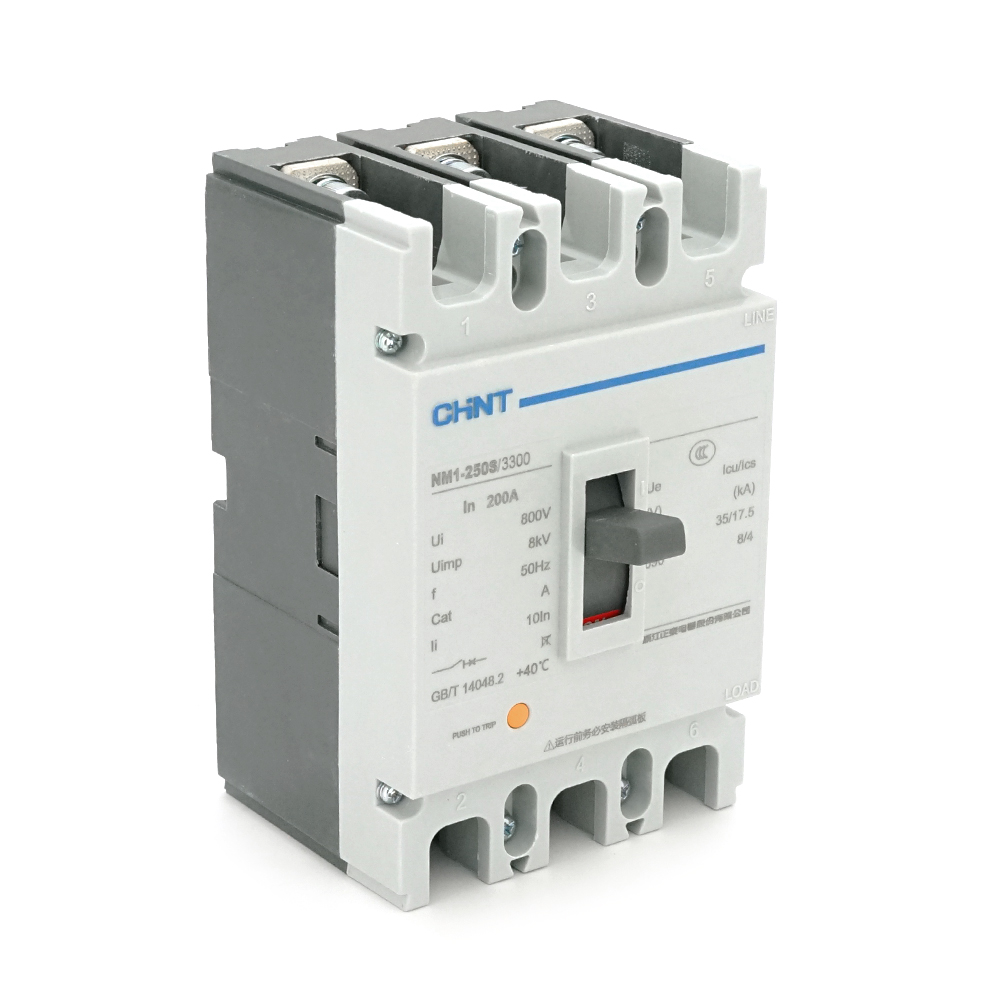

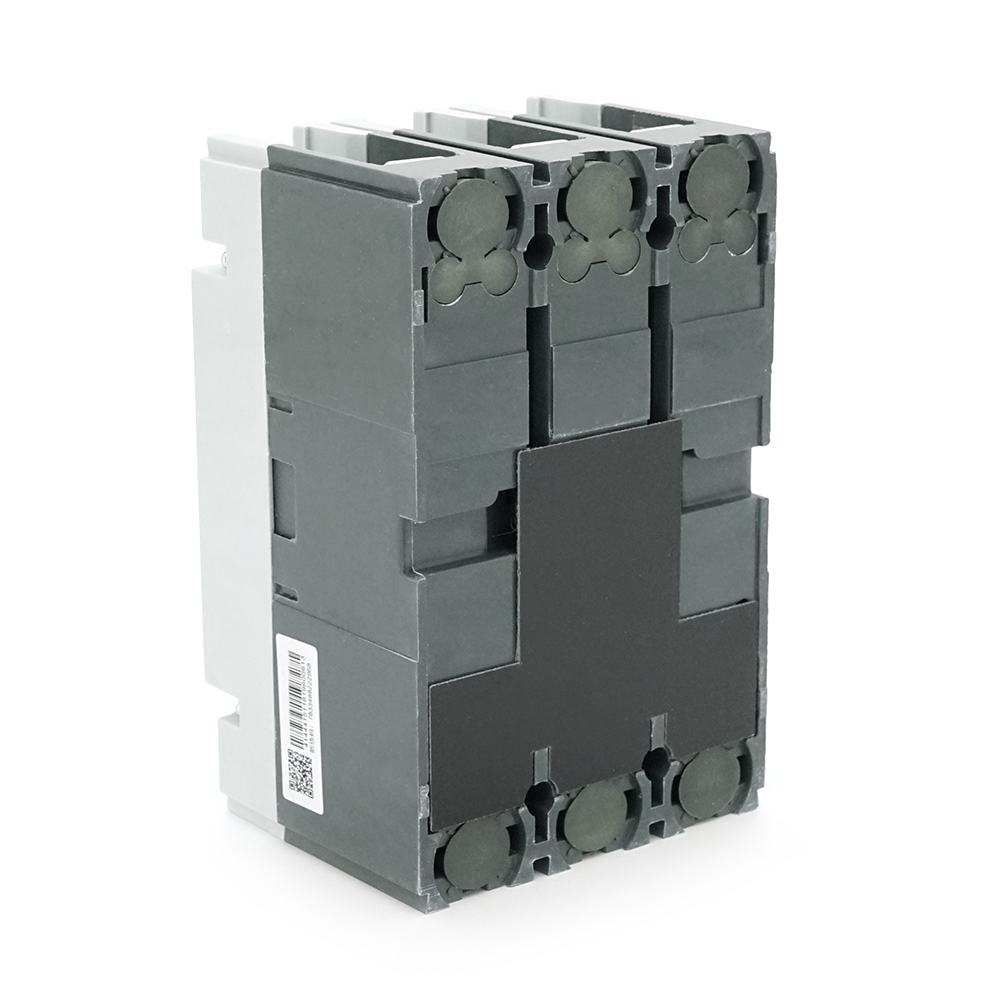

Автоматичний вимикач змінного струму CHINT NM1-250S/3300-200А 3P 380 В. 200A. 8КА/400В; 10КА/800В. 165*105*87mm

Автоматичний вимикач CHINT NM1-250S/3300-200А 3P є триполюсним модульним апаратом захисту, призначений для комутації та захисту електричних ланцюгів від струмів перевантаження та короткого замикання. Пристрій розрахований на номінальний струм 200А та робочу напругу до 380В. Вимикач має відключаючу здатність 8кА при 400В і 10кА при 800В, що забезпечує надійний захист промислових електроустановок середньої потужності.

Характеристики:
- Тип пристрою: автоматичний вимикач у пластиковому корпусі
- Серія: NM1
- Модель: NM1-250S/3300-200А
- Номінальний струм: 200А
- Кількість полюсів: 3P
- Номінальна напруга: 380В AC
- Вимикальна здатність:
- 8кА при 400В
- 10кА при 800В
- Характеристика спрацьовування: стандартна
- Тип розчеплювача: термомагнітний
- Робоча частота: 50Гц
- Механічна зносостійкість: 20 000 циклів
- Електрична зносостійкість: 10 000 циклів при номінальному струмі
- Ступінь захисту: IP20
- Спосіб монтажу: DIN-рейка 35мм
- Підключення провідників: гвинтові затискачі
- Габаритні розміри: 165×105×87 мм
- Температурний діапазон: від -5°C до +40°C
- Сертифікація: відповідність міжнародним стандартам
- Гарантія: 12 місяців

Пристрій призначений для:
- головних розподільчих щитів виробничих цехів
- захисту силових ліній промислового обладнання
- систем електропостачання комерційних будівель
- об'єктів інфраструктури та комунального господарства
- Електроустановок з руховим навантаженням
- систем резервного харчування

Переваги:
- Компактні розміри за високої номінальної потужності
- Висока відключаюча здатність
- Надійний захист від перевантажень та коротких замикань
- Гвинтові затискачі для надійного підключення провідників
- Сумісність із стандартними DIN-рейками
- Чітка індикація положення контактів
- Простота встановлення та обслуговування
- Довговічність та надійність конструкції

Корпус пристрою виконаний із термостійкого пластику з високими ізоляційними властивостями. Контактна система виготовлена з матеріалів із низьким перехідним опором. Дугогасна камера забезпечує ефективне гасіння електричної дуги. Термомагнітний розчіплювач забезпечує точне спрацювання при перевантаженнях та коротких замиканнях.

Монтаж та експлуатація:
Установка здійснюється на стандартну DIN-рейку 35мм. Підключення проводів здійснюється до гвинтових затискачів з використанням відповідного інструменту. Рекомендується дотримуватись моменту затягування відповідно до технічних вимог. Пристрій допускає вертикальний та горизонтальний монтаж.

Цей автоматичний вимикач забезпечує надійний захист електрообладнання та призначений для використання в промислових електроустановках середньої потужності, де потрібні компактні розміри, висока комутаційна здатність та надійний захист від аварійних режимів роботи.
